| QUATTRO バックカメラの特性 |
 ■防水・防滴
容易に設置でき場所を選びません。

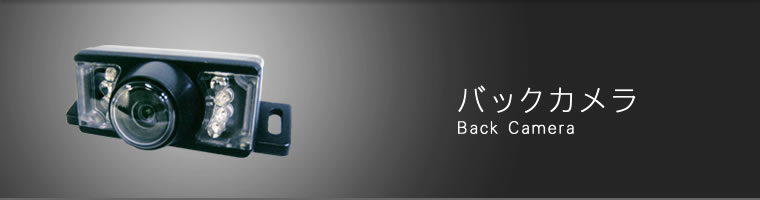

■赤外線内蔵バックカメラ
赤外線投光機内蔵で暗くてもはっきりみえる赤外線カメラです。
赤外線機能は自動で切り替わり、便利です。
通常はカラーで表示、暗視作動中の場合はモノクロで表示されます。
■超小型・高画質 （CCD・CMOS・CMD）
超小型で省スペース取り付けが可能。
取り付けも非常に簡単で、金具で固定していますが、取付け後にもある程度の角度調整が可能です。
綺麗な映像・視界、しかも夜間はバックライトの灯りのみで視界を確保することができます。
■メーカー希望小売価格
| 外付け赤外線バックカメラ |
9,800円（税込） |
| 埋め込み赤外線バックカメラ |
9,800円（税込） |
| 150度広角・CCD・防水極小バックカメラ |
15,800円（税込) |
| 150度広角・CMOS・防水角型バックカメラ |
12,800円（税込) |
| 150度広角・CMOS・防水丸型バックカメラ |
12,800円（税込) |
| 170度広角・CMD・防水角型バックカメラ |
12,800円（税込) |
| 170度広角・CMD・防水丸型バックカメラ |
12,800円（税込) |
| 170度広角・CMD・防水丸型極小バックカメラ |
12,800円（税込) |
| 170度広角・CCD・防水角型バックカメラ |
19,800円（税込) |
| 170度広角・CCD・防水丸型バックカメラ |
19,800円（税込) |
| 12V/24V対応 赤外線バックカメラ |
10,200円（税込) |
|
ご購入の際の注意事項 |
| ・ |
後方確認や死角確認等の使い方がございます。
お客様の用途に合わせてお選び下さい。
|
|
■仕様
| 外付け赤外線バックカメラ |
| センサー |
OV7950 |
| 信号方式 |
NTSC |
| 画素数 |
656×492 |
| 解像度 |
420 TV Line |
| 最低照度 |
0.0Lux |
| 視野角 |
水平：120° 垂直：45° 対角：150° |
| 映像出力 |
RCA，1.0Vp-p，750hm |
| S/N比 |
48dB |
| ダイナミックレンジ |
72dB |
| 操作電流 |
≤80mA |
| 操作電圧 |
DC12V |
| 防水等級 |
IP66-IP68 |
| 正像鏡像切替 |
なし(鏡像映像のみ) |
| パーキングガイドライン |
なし |
| ホワイトバランス |
オート |
| 外形寸法 |
45(L)×88(W)×30(H)ｍｍ |
| 重量 |
65g |
|
■オプション
本体
本体固定用ステー
電源ケーブル
RCA映像ケーブル（5ｍ）
本体固定ネジ
|
| 埋め込み赤外線バックカメラ |
| 画素数 |
480ＴＶｌines |
| 広角 |
120° |
| 最低被写体照度 |
＞3.0LUX |
| 防水規格 |
IP67-68 |
| AGC（ゲインコントロール） |
Auto |
| ホワイトバランス |
Auto |
| 出力映像 |
鏡像 |
| 定格電圧 |
+12Ｖ（ＤＣ） |
| 消費電流 |
100mA |
| 重量 |
60ｇ |
| 本体サイズ |
Φ32mm×40mm（取付穴Φ28mm） |
|
本体
電源ケーブル
延長ケーブル
本体固定ネジ式リング
英語語取り扱い説明書
簡易日本語マニュアル
|
| 150度広角・CCD・防水極小バックカメラ |
| 型式 | CL-CCD-20-170 |
| センサー | 1/4" CCD Camera |
| 画素数 | 512×492 |
| 解像度 | 420TVline |
| 最低被写体照度 | 0.5Lux |
| S/N比 | 73.4dB |
| 焦点距離 | 1.8mm |
| AGC | Auto |
| WB | Auto |
| 視野角 | 水平120°垂直90°対角150° |
| 出力映像 | 鏡像 |
| 出力形式 | RCA |
| ガイドライン | 無 |
| 定格電圧 | DC12V |
| 消費電流 | 70mA |
| 防水規格 | IP66〜67 |
| 本体サイズ | 18.5mm（Ф）×22mm（L） |
| ケーブル長 | 本体約70cm,電源約200cm,映像約500cm |
| 本体重量 | 約45g |
|
本体
ネジセット
電源ケーブル
映像ケーブル |
| 150度広角・CMOS・防水角型バックカメラ |
|
センサー |
CMOS |
| 画素数 | 656×492 |
| 解像度 | 420TVline |
| 最低照度 | 0.2Lux |
| S/N比 | >48ｄB (AOCon) |
| ダイナミックレンジ | >72dB |
| 視野角 | 水平120°垂直90°対角150° |
| 出力映像 | 正像・鏡像切替可 |
| 出力形式 | RCA |
| ガイドライン | 無/有 |
| 定格電圧 | DC12V |
| 消費電流 | 70mA |
| 防水規格 | IP67〜68 |
| 本体サイズ | 22(H)×30(W)×34(D) |
| 本体重量 | 約75g |
| ケーブル長 |
・本体：(約) 24cm
・電源：(約) 120cm
・映像：(約) 500cm
|
|
本体
電源ケーブル
映像ケーブル
両面テープ
固定用ビス
切替チップ
|
| 150度広角・CMOS・防水丸型バックカメラ |
| センサー | OV7950 |
| 画素数 | 656×492 |
| 解像度 | 420TVline |
| 最低照度 | 0.01Lux |
| S/N比 | >48ｄB（AOCon） |
| ダイナミックレンジ | >60dB |
| 視野角 | 水平120°垂直90°対角150° |
| 出力映像 | 正像・鏡像切替可
(※ガイドライン付きは鏡像のみになります) |
| 出力形式 | RCA |
| 定格電圧 | DC12V |
| 消費電流 | 150mA |
| 防水規格 | IP67〜68 |
| 本体サイズ | Φ22.5mm×32mm |
| 本体重量 | 約50g |
| ケーブル長 | 本体約25cm,電源約300cm,映像約500cm |
|
本体
電源ケーブル
映像ケーブル
両面テープ
固定用ビス
切替チップ
|
| 170度広角・CMD・防水角型バックカメラ |
センサー | MTV136 (High-end version CMD) |
| 信号方式 | NTSC / PAL |
| 解像度 | 720*480pixcls |
| 水平解像度 | 480TVL |
| 最低照度 | 0.1Lux |
| 視野角 | 170°(対角) |
| 映像出力 | RCA，1.0Vp-p，750hm |
| S/N比 | 45dB |
| 操作電流 | Max 450mA |
| 操作電圧 | DC12V |
| 操作温度 | -30℃〜65℃，Rh95% MAX |
| 防水等級 | IP67 |
| 正像鏡像切替 | 可 |
| パーキングガイドライン | 選択可能 |
| ホワイトバランス | オート |
| 外形寸法 | （角型）23×19×25 ※台座含まず |
| 重量 | 約54g |
|
本体
映像入出力ケーブル5m
電源ケーブル
両面テープ
固定用ネジ
スペックシート
|
| 170度広角・CMD・防水丸型バックカメラ |
| センサー | MTV136 (High-end version CMD) |
| 信号方式 | NTSC / PAL |
| 解像度 | 720*480pixcls |
| 水平解像度 | 480TVL |
| 最低照度 | 0.1Lux |
| 視野角 | 170°(対角) |
| 映像出力 | RCA，1.0Vp-p，750hm |
| S/N比 | 45dB |
| 操作電流 | Max 450mA |
| 操作電圧 | DC12V |
| 操作温度 | -30℃〜65℃，Rh95% MAX |
| 防水等級 | IP67 |
| 正像鏡像切替 | 可 |
| パーキングガイドライン | 選択可能 |
| ホワイトバランス | オート |
| 外形寸法 | （丸型）¢20mm*22mm ※台座含まず |
| 重量 | 約23g |
|
本体
映像入出力ケーブル5m
電源ケーブル
両面テープ
固定用ネジ
スペックシート
|
| 170度広角・CMD・防水丸型極小バックカメラ |
| センサー | 1/4 inch color CMD |
| 信号方式 | NTSC |
| 解像度 | 510*492 pixcls |
| 水平解像度 | 420TVL |
| 最低照度 | 0.5Lux |
| 視野角 | 170°(対角) |
| 映像出力 | RCA，1.0Vp-p，750hm |
| S/N比 | 48dB |
| シャッタースピード | 1/60 |
| 操作電流 | ≤90mA |
| 操作電圧 | DC12V |
| 操作温度 | -10℃〜50℃，Rh95% MAX |
| 保存温度 | -30℃〜65℃，Rh95％ MAX |
| 防水等級 | IP68 |
| 正像鏡像切替 | なし(鏡像映像のみ) |
| パーキングガイドライン | なし |
| ホワイトバランス | オート |
| 外形寸法 | （丸型）¢17mm*19mm ※台座含まず |
| 重量 | 約23g |
|
本体
電源ケーブル5m
映像ケーブル
固定用ビス
|
| 170度広角・CCD・防水角型バックカメラ |
| センサー |
1/4 SHARP CCD |
| 信号方式 |
NTSC |
| 解像度 |
510*492 pixcls |
| 水平解像度 |
420TVL |
| 最低照度 |
0.02Lux |
| 視野角 |
170°(対角) / 150°(水平) / 100°(垂直) |
| 映像出力 |
RCA，1.0Vp-p，750hm |
| RCAスロット |
1.0 Vp-p |
| S/N比 |
50dB |
| シャッタースピード |
1/60 |
| 操作電流 |
≤50mA |
| 操作電圧 |
DC12V |
| 操作温度 |
-20℃〜60℃，Rh95% MAX |
| 保存温度 |
-30℃〜65℃，Rh95％ MAX |
| 防水等級 |
IP67 |
| 電源ケーブル |
1.5m |
| 映像ケーブル |
5m |
| 正像鏡像切替 |
なし(鏡像映像のみ) |
| パーキングガイドライン |
なし |
| ホワイトバランス |
オート |
| 外形寸法(縦*横*奥行き) |
23*19*25mm ※台座含まず |
| 重量 |
約110g |
|
・本体
・映像入出力ケーブル5ｍ
・電源ケーブル1.5ｍ
・両面テープ
・固定用ネジ
|
| 170度広角・CCD・防水丸型バックカメラ |
| センサー |
1/4 SHARP CCD |
| 信号方式 |
NTSC |
| 解像度 |
510*492 pixcls |
| 水平解像度 |
420TVL |
| 最低照度 |
0.02Lux |
| 視野角 |
170°(対角) / 150°(水平) / 100°(垂直) |
| 映像出力 |
RCA，1.0Vp-p，750hm |
| RCAスロット |
1.0 Vp-p |
| S/N比 |
50dB |
| シャッタースピード |
1/60 |
| 操作電流 |
≤50mA |
| 操作電圧 |
DC12V |
| 操作温度 |
-20℃〜60℃，Rh95% MAX |
| 保存温度 |
-30℃〜65℃，Rh95％ MAX |
| 防水等級 |
IP67 |
| 電源ケーブル |
1.5m |
| 映像ケーブル |
5m |
| 正像鏡像切替 |
なし(鏡像映像のみ) |
| パーキングガイドライン |
なし |
| ホワイトバランス |
オート |
| 外形寸法(縦*横*奥行き) |
23*19*25mm ※台座含まず |
| 重量 |
約110g |
|
・本体
・映像入出力ケーブル5ｍ
・電源ケーブル1.5ｍ
・両面テープ
・固定用ネジ
|
| 12V/24V対応 赤外線バックカメラ |
| センサー | OV7950（カラー表示） |
| 解像度 | 512*492pixels |
| 水平解像度 | 380TVL |
| 最低照度 | 0Lux |
| 視野角 | 広角110° |
| 映像出力 | RCA，1.0Vp-p，750hm |
| S/N比 | 48dB |
| 操作電流 | 最大 200mA |
| 操作電圧 | DC12V〜DC24V |
| 防水等級 | IP67 |
| 正像鏡像切替 | 可 |
| パーキングガイドライン | 有 |
| AGC（ゲインコントロール） | オート |
| ホワイトバランス | オート |
| 外形寸法 | 51mm（H）×75（W）×86mm（D） |
| 重量 | 約280g |
|
本体
映像入出力ケーブル
角度固定・取付ねじ
鏡像切替ジャンパスイッチ
固定用ネジ
簡易マニュアル（英語）
15ｍAVケーブル
|
